강관 보강 CIP
공법 개요
- 공법 특징
-
-

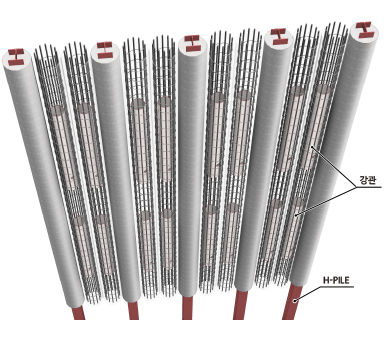

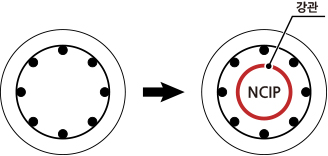

지하 흙막이 공사에 사용되는 CIP(철근망 근입) 내부에
강관을 부분적으로 설치하여, 주열식 흙막이 벽체의 강성 증대 -
합성구조(철근콘크리트+강관)를 형성하고, 필요구간만 보강하므로

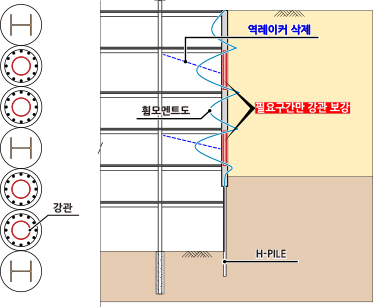

가설 지보재(역레이커 등) 설치 공종 삭제 가능 ⇒ 공기 단축 및 시공성 향상
-
지하 흙막이 공사에 사용되는 CIP(철근망 근입) 내부에
단면 성능
| 구분 | D500 CIP | D600 CIP |
|---|---|---|

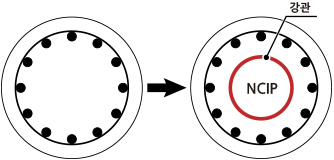

| 단면도 |  |
 |
| 휨강도 | 약 30~35% 증가 | 약 25~35% 증가 |
구조검토
-

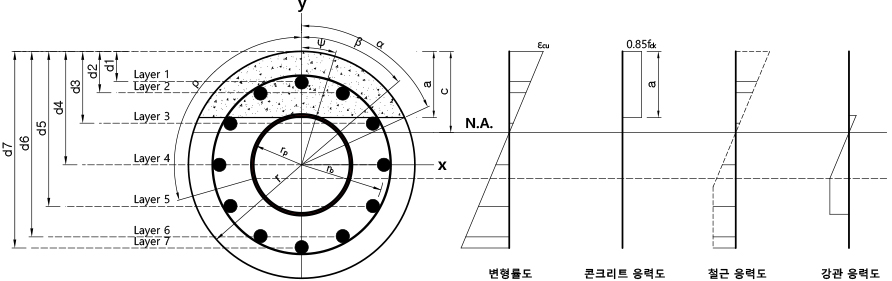

매입형 합성부재(철근콘크리트+강관)의 휨 및 전단에 대한 검토 수행
경제성
역레이커 공사비 대비 30~40% 절감(실행공사비 기준)
| 구분 | 엄지말뚝 C.T.C 1,200 | 엄지말뚝 C.T.C 1,800 | ||
|---|---|---|---|---|
| 일반 CIP | 강관 보강 CIP | 일반 CIP | 강관 보강 CIP | |

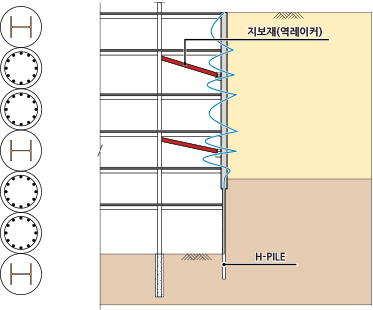

| 평면도 |  |
 |
 |
 |
| 역레이커 공사비 (원) | 1,400,000 | - | 1,400,000 | - |
| 강관공사비 (원) | - | 800,000 | - | 950,000 |
| 비교 | 43% 절감 | 32% 절감 | ||
공법 비교
| 구분 | 일반 CIP 공법 | 강관 보강 CIP 공법 (NCIP 공법) |
|---|---|---|

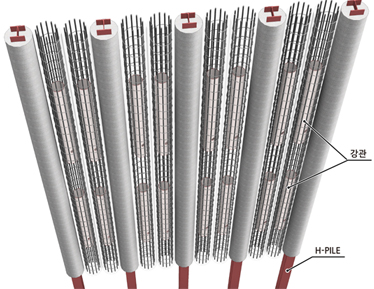

| 개요도 |  |
 |
| 단면도 |  |
 |
| 공법특징 |
|
|

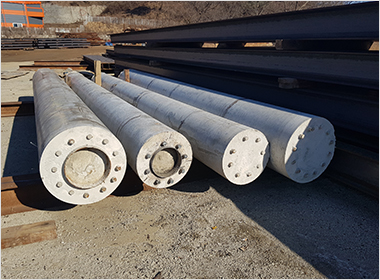

성능검증을 위한 시험체 제작

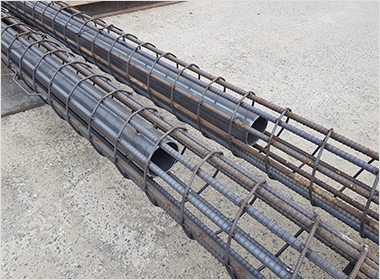

강관 제작 및 간격재 설치

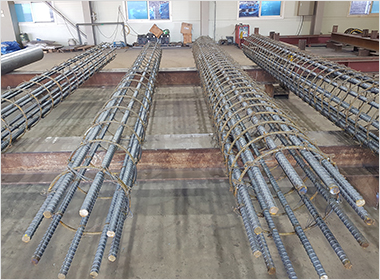

철근망 제작
원형 거푸집 및 작업대 설치
철근망 근입
강관 근입
콘크리트 타설

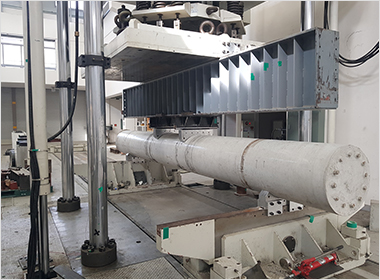

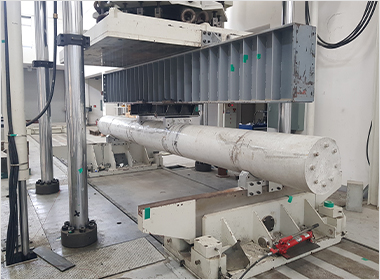

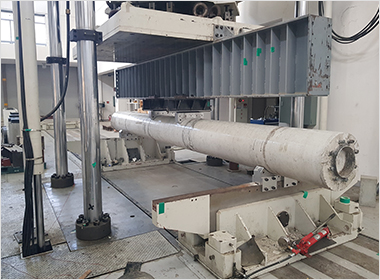

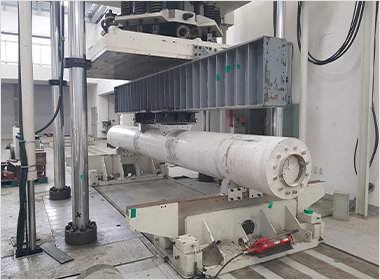

실내재하시험
CIP 시험체 제작완료
D500 CIP (강관 무보강)
D500 CIP (강관 보강)
D600 CIP (강관 무보강)
D600 CIP (강관 보강)

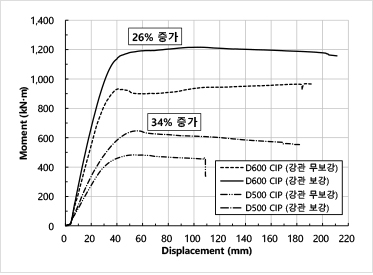

시험 결과
현장 시험시공 (Test Bed)
- 시험 개요

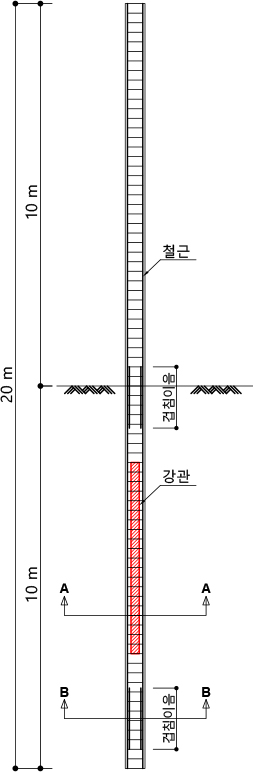

현장 유사조건으로 지상 10m, 지하 10m, 총 20m 시험체 제작 - 시험 목적
강관 보강에 따른 레미콘 타설 검증 - 시험 단면

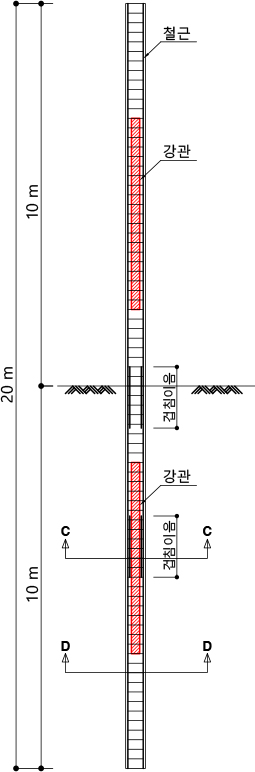

| 현장 시험 단면 1 | 현장 시험 단면 2 |
|---|---|
 |
 |

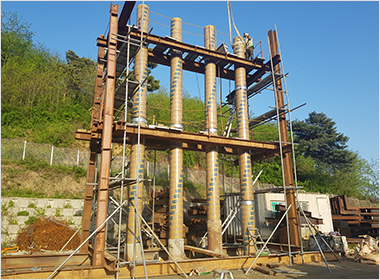

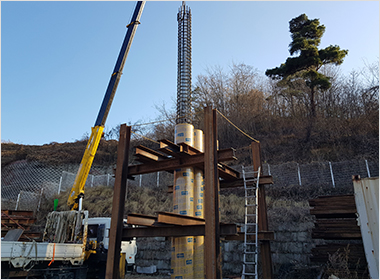

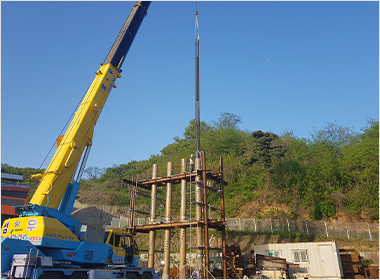

현장 시험 시공 전경

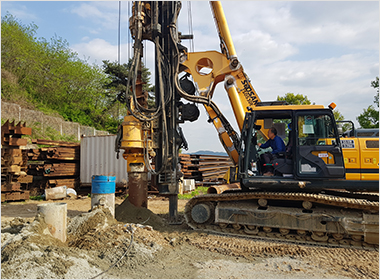

천공 [GL(-)10m]

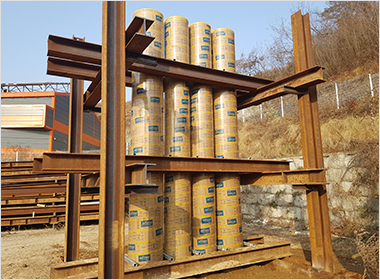

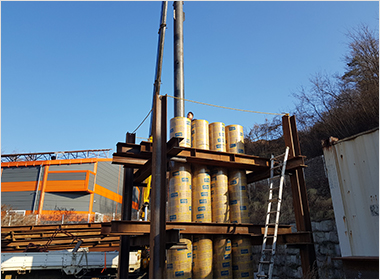

원형거푸집 및 작업대 설치 [GL(+)10m]

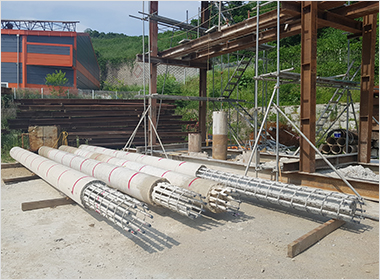

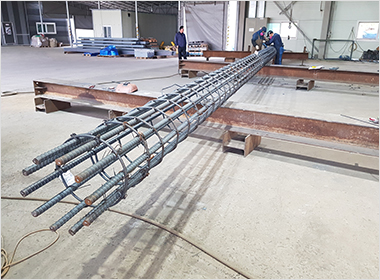

철근망 제작 (공장제작)
강관 부착 (공장제작)
철근망 근입(L=20m)

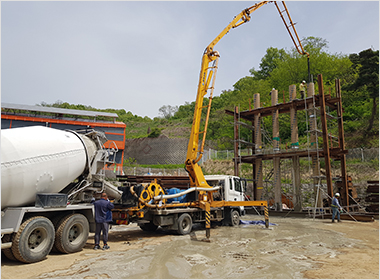

콘크리트 타설

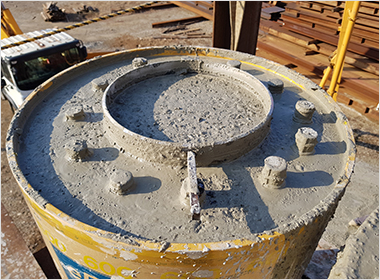

현장 시험시공 레미콘 타설 검증
CIP 시험체 인양 후 원형 거푸집 제거

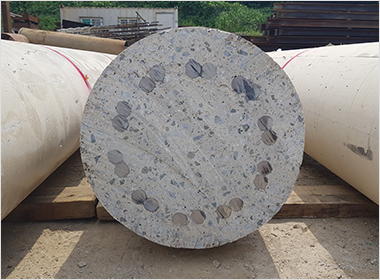

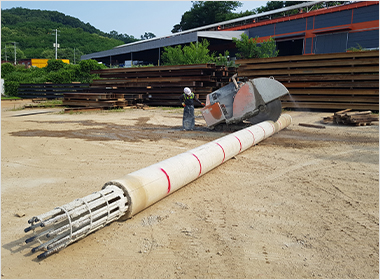

CIP 시험체 절단

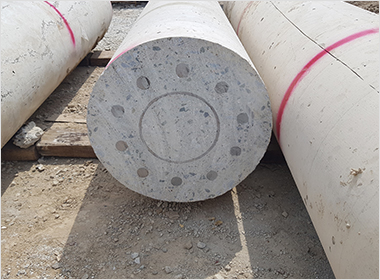

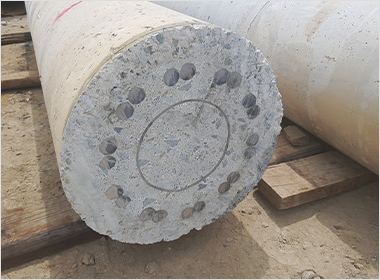

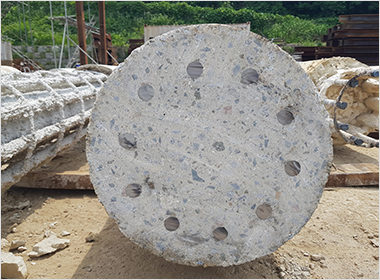

절단면 확인 (단면 A-A, 철근+강관)
절단면 확인 (단면 B-B, 철근 겹침이음)
절단면 확인 (단면 C-C, 철근 겹침이음+강관)
절단면 확인 (단면 D-D, 철근)
적용 사례
- 가양동 CJ 공장부지 개발사업 현장
-
- 시공사 : 현대건설
- 2024.02 지하안정영향평가 완료
- 2024.05 서울시 굴토심의 완료
- 2024.12 착공 예정
-

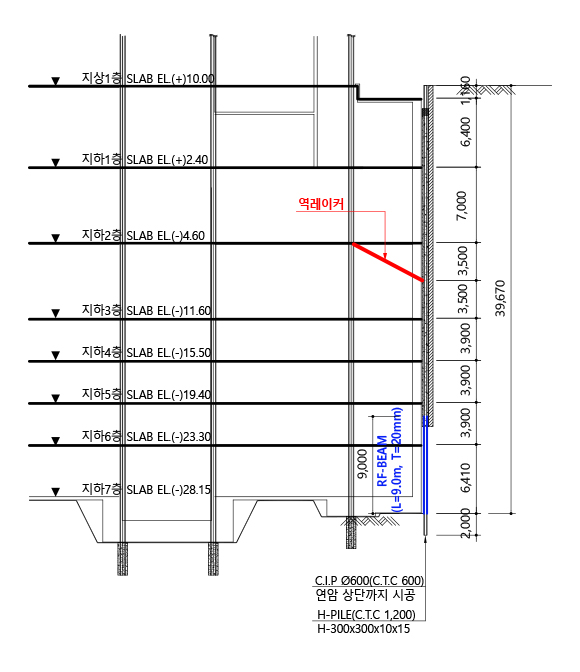

조감도
-
당초
-
NCIP 적용
