GD CONSULTANT - 보강 엄지말뚝

지하 흙막이 공사에 사용되는 엄지말뚝용 H-PILE의 플랜지부를 부분적으로 보강하여 강성을 증대시켜 엄지말뚝 및 지보의 간격을 넓혀 시공할 수 있도록 한 공법
(공기 단축, 공사비 절감 및 시공성 향상)

구분	H-BEAM	RF-BEAM (플레이트형)	RF-BEAM (박스형)
단면
강재 규격	H-300×300×10×15	RF-300X300X10X15/30t	2H-300×150×6.5×9/30t
단면2차모멘트 (cm⁴)	20,400	53,170 (2.6배)	65,312 (3.2배)
단면계수 (cm³)	1,360	2,954 (2.2배)	3,674 (2.7배)
특징	-	휨강성 증대	휨강성 증대 좌굴장 미고려

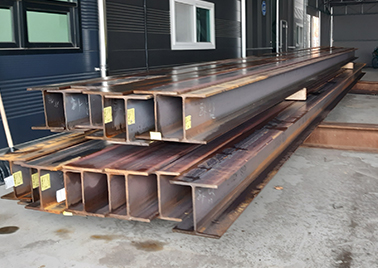

구분	RF-BEAM (플레이트형)	RF-BEAM (박스형)	RF-BEAM (변단면형)

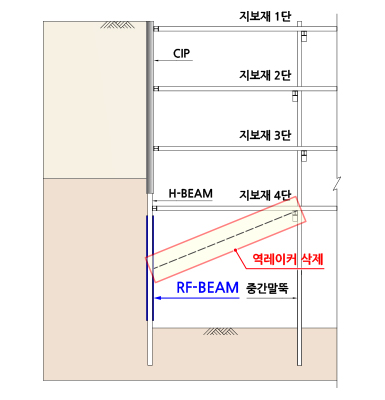

개념도

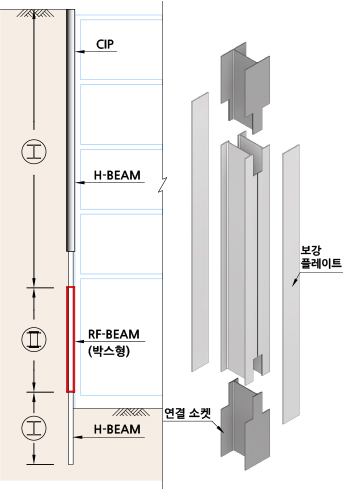

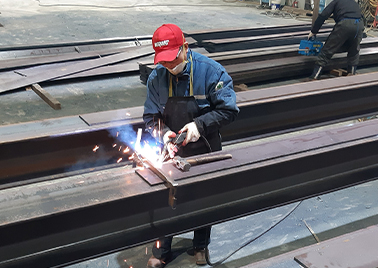

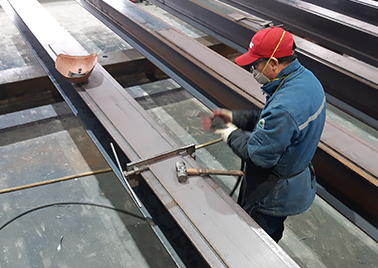

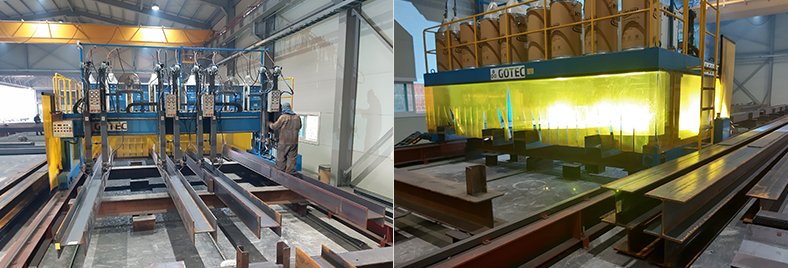

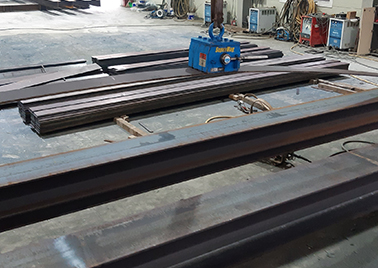

특징	H-PILE 양쪽 플랜지에 철판 보강 H-PILE 대비 휨강성 2배 이상 증가 필요구간만 보강하여 경제성 최대로 증가	2개의 I빔을 이용하여 박스형으로 제작 단면적이 크고, 좌굴에 대한 영향 없음 축하중에 대한 저항력 증대	주열식 C.I.P 구간의 H-PILE과 하부 빔노출 구간의 H-PILE 규격을 다르게 적용 C.I.P 내부 강재 규격 최소화로 경제성 증가

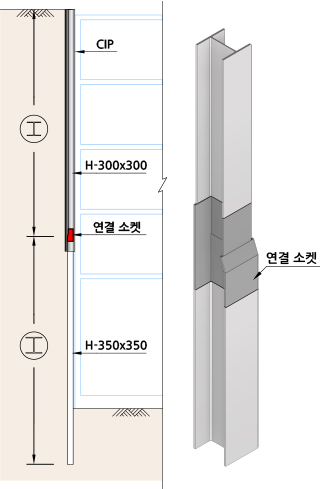

연결 소켓	-

구분		일반 H-BEAM	RF-BEAM

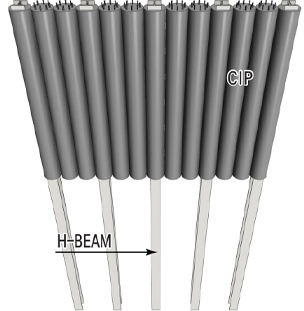

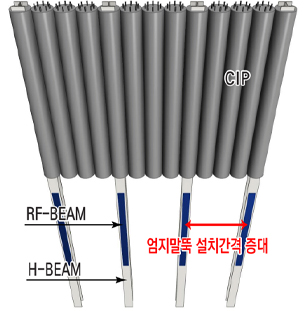

엄지말뚝 배치
개요도
경제성	공사비	-	10 ~ 30% 절감 (공기 단축에 따른 공사비 절감 제외)
경제성	공기	-	20 ~ 30% 단축

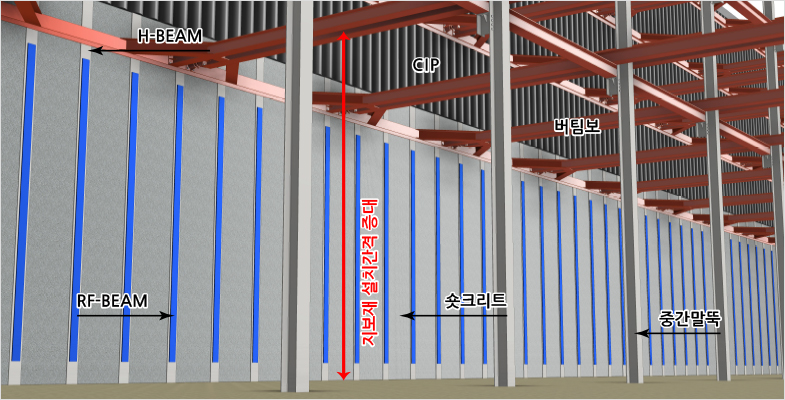

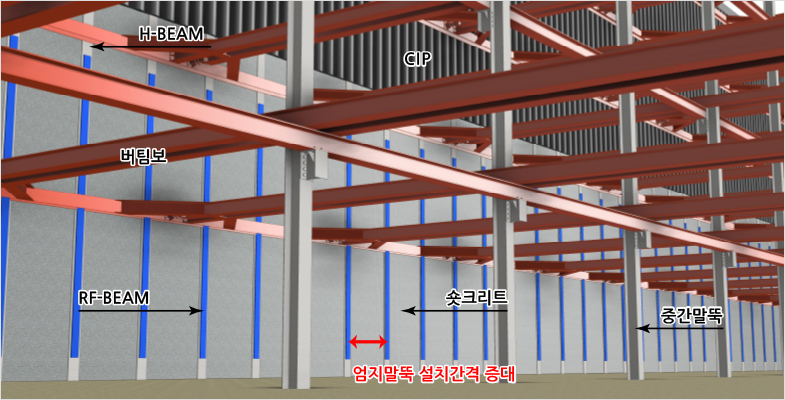

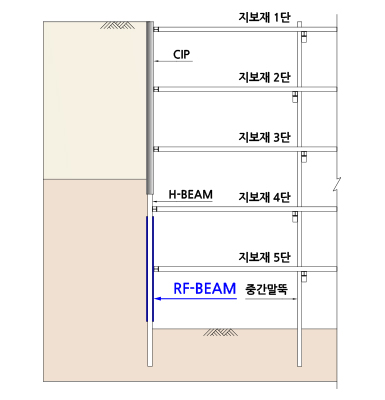

시공성 및 문제점		강재량 및 암천공량 증가로 공기 및 공사비 증가 암천공량 과다로 민원 증가 단계별 지보재 해체시, 벽체 분할 시공으로 품질 저하 및 공기 지연 종종 발생	엄지말뚝 시공간격을 2배까지 넓힐 수 있어, 도심지 흙막이 공사시 암천공량 감소로 민원 최소화 지보재의 상하 간격을 넓힐 수 있어, 해체시를 고려한 지하구조물 설계/시공 용이 흙막이 시공시 자재 경감 및 암천공량 최소화로 공기 단축 및 공사비 절감
특징		흙막이 벽체에 발생하는 응력 중 최대값에 대응하도록 H-PILE을 선택, 이를 전구간에 적용하고 H-PILE의 간격을 조정하기 때문에 비효율적임 (일부 구간만 보강하면 경제적 시공 가능) 모든 업체 시공 가능	흙막이 벽체의 응력이 큰 구간에만 적용하여 효율적인 설계, 시공 가능 엄지말뚝 근입을 위한 대구경 천공홀 지름 내에서 최대 강성을 얻을 수 있는 구조 모든 업체 시공 가능
